冷拉基本介绍

2017-04-17 17:54 来源：钢铁世界网作者：wuhj

一、简介

冷拉是在常温条件下，以超过原来钢筋屈服点强度的拉应力，强行拉伸钢筋，使钢筋产生塑性变形以达到提高钢筋屈服点强度和节约钢材为目的。

二、钢筋冷拉

钢筋冷拉是在常温下对热轧钢筋进行强力拉伸。拉应力超过钢筋的屈服强度，使钢筋产生塑性变形，以达到调直钢筋、提高强度、节约钢材的目的，对焊接接长的钢筋亦检验了焊接接头的质量。

1）钢筋冷拉原理

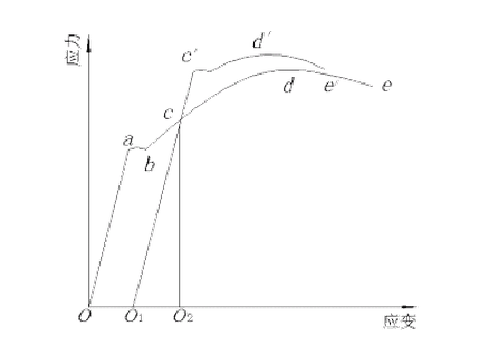

钢筋冷拉原理如下图所示，图中abcde为钢筋的拉伸特性曲线。冷拉时，拉应力超过屈服点b达到c点，然后卸荷。由于钢筋已产生塑性变形，卸荷过程中应力应变沿co1降至o1点。如再立即重新拉伸，应力应变图将沿o1cde变化，并在高于c点附近出现新的屈服点，该屈服点明显高于冷拉前的屈服点b，这种现象称“变形硬化”。其原因是冷拉过程中，钢筋内部结晶面滑移，晶格变化，内部组织发生变化，因而屈服强度提高，但塑性降低，弹性模量也降低。

钢筋冷拉原理

钢筋冷拉后内应力存在，内应力会促进钢筋内晶体组织调整，经过调整，屈服强度又进一步提高。该晶体组织调整过程称为“时效”。钢筋经冷拉和时效后的拉伸特性曲线即改为 o1c’d’e’。 HPB235，HRB335级钢筋的自然时效在常温下需15~20d，但在100℃温度下需2h 即完成，因而为加速时效可利用蒸汽、电热等手段进行人工时效。HRB400，RRB400级钢筋在自然条件下一般达不到时效的效果，更宜用人工时效，一般通电加热150~200℃，保持20min左右即可。

2）钢筋冷拉工艺

钢筋冷拉工艺有两种：一种是采用卷扬机带动滑轮组作为冷拉动力的机械式冷拉工艺；另一种是采用长行程（1500mm以上）的专用液压千斤顶（如YPD—60S型液压千斤顶）和高压油泵的液压冷拉工艺。目前我国仍以前者为主，但后者更有发展前途。

三、冷拉钢

冷拉钢是在常温条件下，以超过原来钢筋屈服点强度的拉应力，强行拉伸钢筋，使钢筋产生塑性变形以达到提高钢筋屈服点强度和节约钢材为目的。冷拉钢是利用冷挤压技术，通过精确的模具，拉出各类高精度、表面光滑的圆钢、方钢、扁钢、六角钢及其它异型钢。

冷拉扁钢

1）用途

产品广泛应用于：

机械设备：木工机械、陶瓷机械、造纸机械、玻璃机械、食品机械、建筑机械、塑料机械、纺织机械、千斤顶、液压机等；

电器产品部件：电机轴、风扇轴、缝纫机轴等；

家具：特别是出口金属家具，如茶几、椅子、户外家具；

金属器具：园林工具、烧烤炉网架、螺丝...、防盗锁等；

小五金零配件：如导轨、机键、螺母、螺丝、圆钉、六角钉、八角钉以及各种不同规格标准件等；汽车、摩托车零配件等。

2）优点

冷拉钢产品具有以下优点：

a.形状规格多样性

通过设计不同形状的模具，冷拉出不同截面形状、不同规格公差的冷拉钢。角度可设计成直角或圆角。

b.高精确度

使用高质量的硬质合金模具以及拥有专业修模人员，确保公差准确、统一。

c.表面光滑

先进的冷挤压工艺使得冷拉钢产品表面光滑明亮。

d.材料大量节省

冷拉工艺是将原材料冷挤压变形达致所需的形状、规格及公差，原材料的耗损极少，相对利用传统车床机加工切削所耗损的材料，冷拉钢所节省的材料是非常可观的，特别当材料用量大，材料成本的节约更为显著。

e.加工时间及加工机械节省

由于精度准确，表面状况良好，冷拉钢产品可直接使用，如喷涂、打砂、打弯、钻孔，也可按实际要求精拉之后直接电镀，免去了大量机加工时间及节省配置加工机械的费用。

四、冷拉控制

1）冷拉应力控制的情况：

对于Ⅱ、Ⅲ、Ⅳ级钢筋和5号钢的钢筋，在冷拉后，作预应力钢筋使用的，要用冷拉应力控制。但钢筋冷拉后经检查，最大冷拉率超过了规范规定值，还要再进行机械能实验。

2）冷拉率测定控制要求：

以冷拉率控制钢筋冷拉时，控制值要由试验确定。试验测定时要求：同炉同批的测定试件，不能少于4个，每个试件都要按规范规定的冷拉应力测定相应的冷拉率，并取试件的平均值作为该炉该批钢筋的实际冷拉率。如果钢筋强度偏高，平均的冷拉率低于1%时，在钢筋冷拉时，仍要按1%的冷拉率控制。

3）不同炉批的冷拉控制：

对于混杂，分不清炉批的钢筋，冷拉时，不能用冷拉率控制，而且要冷拉多根连接的钢筋，每根的冷拉率和控制应力都要符合规范规定。

4）冷拉速度控制：

要使钢筋充分变形，就要适当控制冷拉速度，一般以0.5——1.0为宜。同时要求，冷拉到规定的应力和冷拉率以后，随即停拉2——3以后，再放松钢筋，结束冷拉，以给钢筋充分变形的时间。

5）冷拉控制方法：

冷拉时只用冷拉率或者冷拉应力控制叫单控，冷拉时冷拉率和冷拉应力同时应用，称为双控。采用单控，施工简单方便。但对于材质不均匀的钢筋，不可能逐根试验（逐根试验，费工费料，不可能这样做，有的同一根钢筋冷拉率也不一样）冷拉质量得不到保证。双控方法可以避免上述问题。冷拉时，对于控制应力已经达到，冷拉率没有超过允许值的，可以认为合格。但是，如果冷拉率已经达到，而冷拉应力还达不到控制应力，这种钢筋要降低强度使用。对于预应力钢筋必须采用双控方法。

五、冷拉与冷轧的区别

冷拉和冷轧的区别就是冷后面的字，“拉”指的是拉拔成型，“轧”指的是压延成型，就像是拉面和擀面皮的区别。冷拉和冷轧都是在常温，也就是金属再结晶温度以下，以超过材料屈服强度的力进行金属的塑性变形。

冷拉使用的是拉应力，冷轧使用的是压应力。金属会产生冷加工硬化现象。

冷拉的产品例如冷拉圆钢，钢筋，方刚，六角钢之类。都是是型材。

冷轧的产品主要是板材，带材，箔材。

免责申明：本文由钢铁世界网原创，内容仅供客户参考，并不构成对客户决策的直接建议，客户不应以此取代自己的独立判断，客户做出的任何决策与钢铁世界网无关。且本文版权归钢铁世界网所有，如需转载，请联系400-800-8333申请授权。未经钢铁世界网书面授权，任何人不得以任何形式传播、发布、复制本文。钢铁世界网保留一切追诉的权力，直至追究私自转载者的法律责任。

赞同

观点发表欢迎发表观点讨论，思维碰撞需要你的真知灼见

登录后才能发表观点

0/1000

诚邀订阅，以便为您推荐最新的专家文章

订阅资讯
